Modul sokolnický propust

20.2. 2017

Něco zajímavého z moravskoslezské severní dráhy



Jak začít?

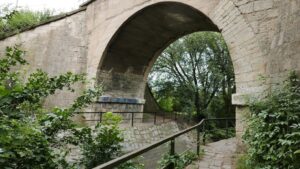

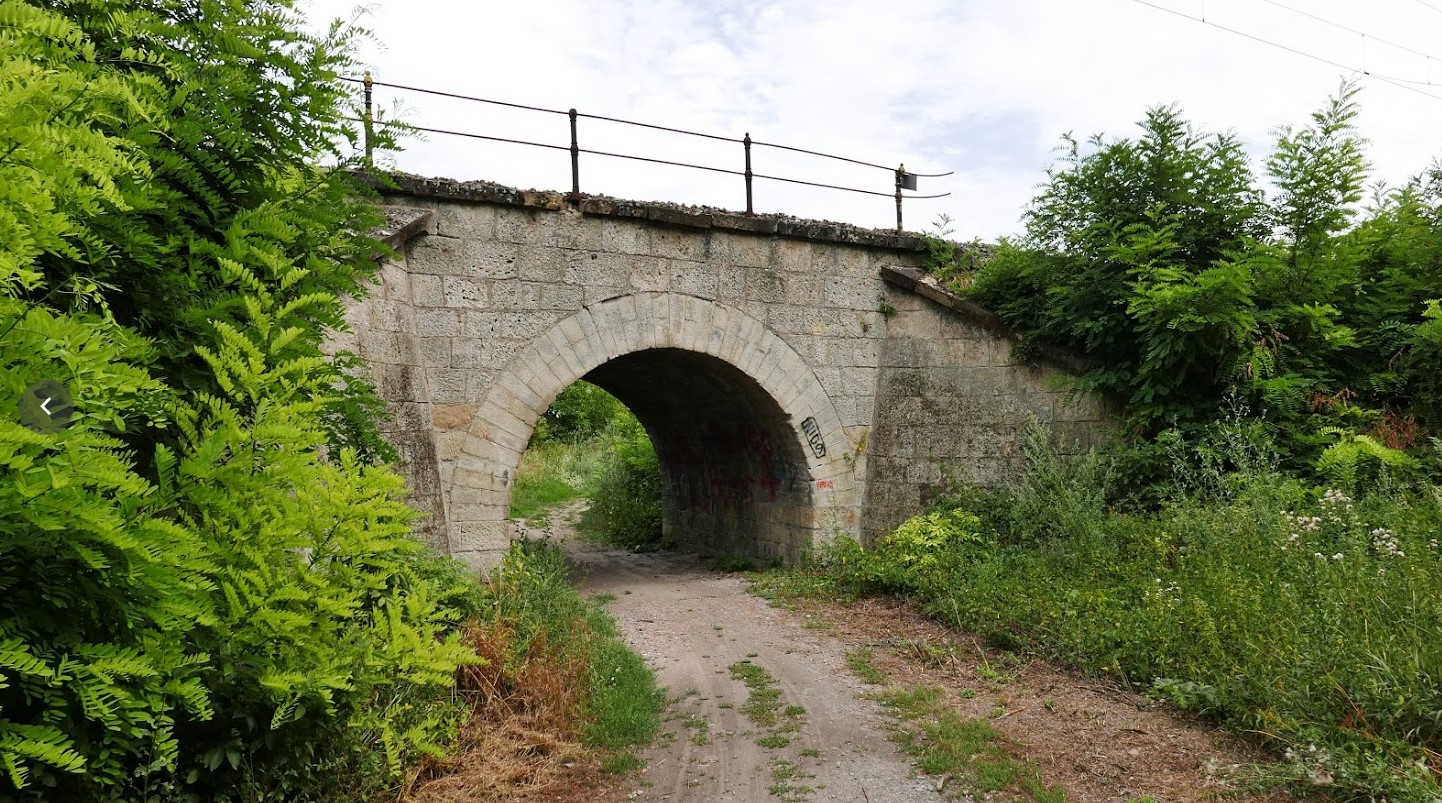

No asi motivem. Oblíbený kousek trati se zajímavým prvkem – strážní domek, propust nebo jen kus lesa – to vše poslouží. Jedním z témat může být třeba propustek na trati 300 Brno-Přerov nedaleko Sokolnic. Trochu fantazie může též zapracovat – Propustek budeme modelovat před opravou betonem a trať  nebude elektrifikovaná. Jsem zvědavý, jak nám půjdou opěrná křídla do oblouku (viz letecký pohled) a jak dopadne voda v potoku Říčka.

Další fotky okolí lze najít zde

Použité modelářské techniky:

Modul bude v měřítku H0, rám dle zvyklostí a norem šířky 500mm a délky 1250mm (abychom ho mohli lehce zařadit do sestavy a kvůli přepravě.

Materiál rámu je dřevo, čela překližková , vzhledem k tomu, že potřebujeme jít s profilem krajiny „dolů“ – kvůli vodě – tak budou vysoká. Podlož pod kolejí překližka, koleje přichyceny na koncích pájením na vruty.

Krajina klasika – PPS (pěnový polystyren) plus tmel z perlitu a lepidla. Přetaženo toaleťákem s lepidlem, běžné posypy a statika.

Stavby na modelu – zdi propustu ze Styroduru včetně ohnutých opěrných zdí – křídel. Nasazení Styroduru bude prvotina – jsme zvědavý, jak a čím to řezat, brousit, gravírovat, leit a barvit. Hodně si slibuju od možnosti ohýbání desek Styroduru – skutečný vzor propustku má totiž ohnutá „křídla“ a taky klenba propustku by mohla jít dělat ohnutím tenké desky Styroduru…

Tenké desky Styroduru – no ano, ale jak na ně? Na tepelné řezačce PPS Proxxon, jasně, ale jak udržet tenkou tloušťku rovnoměrně po celé šířce materiálu? Protože postavit desku „na hranu“ a doufat, že řez bude kolmý nikam nevedlo. Vyrobil jsem tedy jednoduchý úhelník z překližky, upnul ho ke stolku řezačky a teprve poté seřídil polohu drátku přesně rovnoběžně s deskou přípravku. řezaným materiálem se při řezu dotýkám především desky přípravku a jen zlehka plochy stolku. Je potřeba naladit výkon a moc netlačit, protože jinak se řezací drátek prohne a zanechává na materiálu nepěkné stopy. Takto jsem schopen uříznout šířku desky až 200mm a tloušťku od cca 1mm ! Pecka!

Propustky jsou vystavěny z tzv. řádkového zdiva. Pro rýhování jsem zkoušel různé jehly, pletací jehlice, nabroušené hřebíky a podobně, až jsem nakonec skončil u – obyčejné ořezané tužky. Pokud je totiž rýhovací nástroj moc ostrý, trhá nepěkně Styrodur, pokud je moc tupý, dělá tlusté rýhy. Svislé spáry jdou pěkně malými šroubováčky, zvlášť, když dśada z Lídku obsahuje několik různě širokých „bitů“. Jen jsem je mírně přiostřil aby byla šířka svislé spáry stejná, jako vodorovné od tužky.

Jen tak bokem – Styrodur se dá tvarovat i různými válečky se strukturou kamene, kyklopského zdiva, římské dlažby apod. Hledejte mezi modeláři, dělající diorámata pro různé fantasy scény. Pár válečků mám doma, 3D tiskárna taky pomůže…

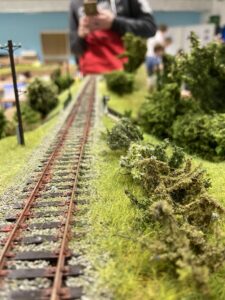

No a jak to dopadlo?

No a co bude příště? Stejná trať, nějaký pěkný motiv – že by něco většího ze Styroduru?

Jirka Veselý
